Digitale Dienste erscheinen oft unsichtbar, doch sie beruhen auf einer hochgradig physischen Infrastruktur. In Rechenzentren werden Server von komplexen Systemen zur Stromversorgung, Kühlung, Brandbekämpfung, Sicherheit und Überwachung unterstützt. Tatsächlich ist eine Anlage nur so zuverlässig wie die Infrastruktur, die hinter ihr steht.


Die Planung eines Rechenzentrums beginnt mit der Standortwahl

Der Erfolg eines Rechenzentrums kann bereits in der Phase der Standortwahl entschieden werden. Neben der verfügbaren elektrischen Leistung müssen Planer die Anbindung an Versorgungsnetze, zukünftige Erweiterungsmöglichkeiten, Lärmauswirkungen, Umweltrisiken, Sicherheitsabstände sowie das Potenzial zur Nutzung von Abwärme bewerten.

Die Berücksichtigung dieser Faktoren erfordert die koordinierte Zusammenarbeit von Architekten, Tragwerksplanern, TGA-Fachplanern, Brandschutzexperten, Sicherheitsberatern und BIM-Spezialisten. Die Infrastruktur eines Rechenzentrums besteht nicht aus einzelnen, voneinander unabhängigen Systemen, sondern aus einem eng integrierten technischen Gesamtsystem.


Quadratmeter sind nicht die wichtigste Planungsgröße

Während Büro- und Industriegebäude in der Regel über ihre Nutzfläche definiert werden, richtet sich die Dimensionierung von Rechenzentren primär nach dem Leistungsbedarf der IT-Systeme, der sogenannten IT-Last, gemessen in Megawatt. Dieser Parameter bestimmt die Anforderungen an die Stromverteilung, Kühlsysteme, Backup-Infrastruktur und letztlich auch die Größe des Gebäudes.

Entwicklungen im Bereich der künstlichen Intelligenz und des High-Performance-Computing erhöhen die Anforderungen an die Infrastruktur kontinuierlich. Während ein herkömmliches luftgekühltes Rack üblicherweise mit 5 bis 10 kW betrieben wird, überschreiten moderne KI-Racks häufig die Marke von 100 kW. Das Referenzdesign des NVIDIA GB200 NVL72 weist eine Leistungsdichte von etwa 120 kW auf, während der GB300 NVL72 bis zu 142 kW erreichen kann. Bei diesen Leistungsdichten ist die direkte Flüssigkeitskühlung der Prozessoren (Direct-to-Chip Liquid Cooling) keine Option mehr, sondern eine grundlegende Voraussetzung der Plattform.


Redundanz bedeutet mehr als nur Ersatzsysteme

Eine der wichtigsten Anforderungen an ein Rechenzentrum ist die hohe Verfügbarkeit. Ein System wird jedoch nicht allein dadurch ausfallsicher, dass zentrale Komponenten doppelt vorhanden sind.

Eine N+1-Konfiguration stellt eine zusätzliche Einheit über den eigentlichen Betriebsbedarf hinaus bereit, während eine 2N-Architektur aus zwei vollständig voneinander unabhängigen Infrastrukturen besteht. Redundanz muss nicht nur auf Komponentenebene, sondern im gesamten System gewährleistet werden.

Allein verfügbare Reservekapazitäten reichen nicht aus. Selbst wenn zwei Stromquellen vorhanden sind, können beide durch ein einziges Ereignis ausfallen, wenn ihre Kabel über dieselbe Trasse geführt werden.

Aus diesem Grund müssen A- und B-Stromversorgungen, Kühlkreisläufe sowie Telekommunikationsanbindungen physisch voneinander getrennt sein. Ziel ist es, sogenannte Single Points of Failure so weit wie möglich zu vermeiden.

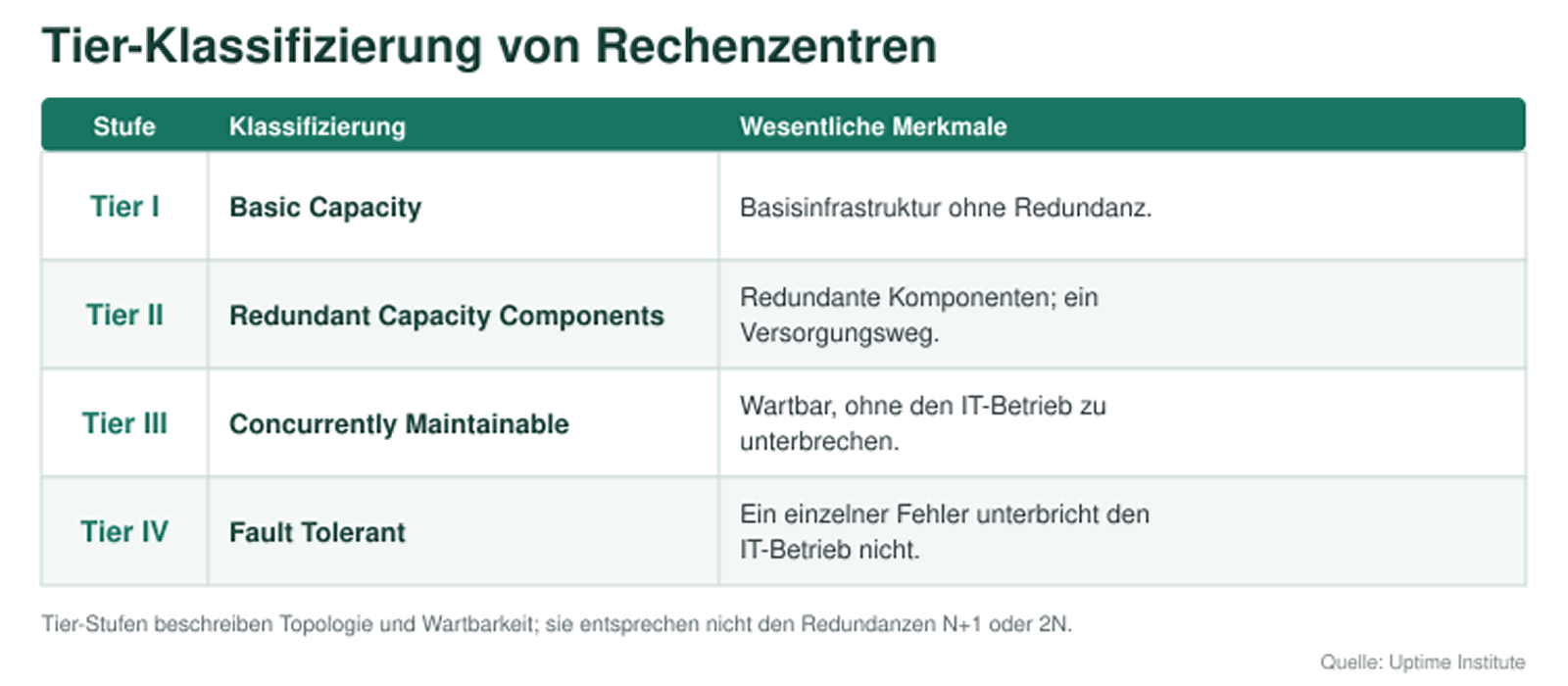

Eines der weltweit bekanntesten Modelle zur Festlegung des erforderlichen Niveaus an Redundanz und Wartbarkeit ist das Tier-Klassifizierungssystem des Uptime Institute. Tier III basiert auf dem Prinzip der Concurrent Maintainability. Das bedeutet, dass jede für den Betrieb notwendige Komponente oder jeder Verteilungsweg für geplante Wartungsarbeiten außer Betrieb genommen werden kann, ohne den IT-Betrieb zu unterbrechen.

Tier III bietet jedoch keine vollständige Fehlertoleranz gegenüber jedem denkbaren Ausfallszenario. Vielmehr stellt die Klassifizierung sicher, dass geplante Wartungsarbeiten ohne Ausfallzeiten durchgeführt werden können.

Neben dem Tier-Modell wird in Europa auch die Normenreihe EN 50600 sowie ihr internationales Pendant ISO/IEC 22237 häufig angewendet. Im Gegensatz zur Tier-Klassifizierung definiert die EN 50600 Verfügbarkeitsklassen separat für unterschiedliche Infrastruktursysteme.

Im Bereich Telekommunikation und Verkabelung gilt zudem ANSI/TIA-942 weiterhin als weit verbreiteter Referenzstandard. Welche Normen oder Zertifizierungssysteme letztlich maßgeblich sind, wird durch die Anforderungen des jeweiligen Auftraggebers bestimmt.



Stromversorgung und Kühlung: Wechselseitig abhängige Systeme

Die elektrische Infrastruktur eines Rechenzentrums muss so ausgelegt werden, als könnte das öffentliche Stromnetz jederzeit ausfallen. Unterbrechungsfreie Stromversorgungen (USV) versorgen die IT-Systeme kontinuierlich ohne Unterbrechung und nutzen Batterien, um die wenigen Sekunden zu überbrücken, die erforderlich sind, bis die Generatoren starten und die Last übernehmen. Die IT-Systeme erhalten eine redundante A-/B-Stromversorgung, während kritische und nicht kritische Verbraucher über getrennte Systeme versorgt werden.

Die Kühlung bildet die zweite tragende Säule eines zuverlässigen Betriebs. Die von den Servern erzeugte Wärme muss kontinuierlich und zuverlässig abgeführt werden, während der Energieverbrauch des Kühlsystems einen erheblichen Einfluss auf die Effizienz der gesamten Anlage hat. Aus diesem Grund werden auch Kältemaschinen, Pumpen und Rohrleitungsnetze redundant ausgelegt.

Der Kühlwasserbedarf hängt maßgeblich von der gewählten Technologie und den lokalen klimatischen Bedingungen ab. Dabei ist zu berücksichtigen, dass das in einem geschlossenen Kreislauf zirkulierende Kühlmedium nicht mit dem tatsächlichen Wasserverbrauch der Anlage gleichzusetzen ist. Dieser wird hauptsächlich durch Verdunstungskühlung und betriebsbedingte Verluste bestimmt. Die Wassereffizienz wird über den Kennwert WUE (Water Usage Effectiveness) gemessen, der den jährlichen Wasserverbrauch am Standort mit dem Energieverbrauch der IT-Systeme vergleicht.

Der Wasserbedarf kann durch eine konsequente Trennung von Kalt- und Warmgängen, erhöhte Temperatur-Sollwerte innerhalb sicherer Betriebsgrenzen, Free-Cooling-Konzepte sowie den Einsatz trockener oder hybrider Kühlsysteme reduziert werden. Auch professionell geplante Flüssigkeitskühlsysteme können sowohl die Energie- als auch die Wassereffizienz verbessern. Allerdings können Wasser- und Energieeinsparung teilweise im Widerspruch zueinander stehen. Deshalb müssen das Gesamtsystem, die lokalen Klimabedingungen, die Wasserverfügbarkeit und die Anforderungen an die Betriebssicherheit gemeinsam bewertet werden.

Moderne Rechenzentren nutzen zunehmend Free Cooling, lokale Umweltbedingungen und die Rückgewinnung von Abwärme. Die zurückgewonnene Wärme kann zur Versorgung benachbarter Gebäude oder von Fernwärmenetzen eingesetzt werden. Solche Potenziale müssen jedoch bereits in den frühen Phasen der Projektentwicklung berücksichtigt werden.


Brandschutz: Früherkennung und kontrollierte Wasserfreigabe

Der Brandschutz in Rechenzentren zeichnet sich durch zwei wesentliche Merkmale aus. Das erste ist die frühzeitige Erkennung. In Serverräumen kommen häufig Ansaugrauchmelder (ASD-Systeme) zum Einsatz, die kontinuierlich die Luftproben analysieren und überhitzte elektronische Komponenten erkennen können, lange bevor es zu offenen Flammen kommt.

Das zweite Merkmal ist die kontrollierte Wasserfreigabe. Kritische Bereiche werden in der Regel durch Voralarm-Sprinkleranlagen (Pre-Action-Systeme) geschützt. Deren Rohrleitungen sind im Normalbetrieb mit Druckluft oder Stickstoff gefüllt. Wasser gelangt erst dann in das System, wenn zwei voneinander unabhängige Brandmeldungen vorliegen und zusätzlich der jeweilige Sprinklerkopf auslöst.

Dadurch kann weder ein technischer Defekt noch ein Fehlalarm allein zur Überflutung kritischer Anlagen führen. Besonders sensible Bereiche werden häufig zusätzlich mit Clean-Agent-Löschanlagen geschützt, die keinerlei Rückstände hinterlassen.

Aufgrund dieser Komplexität können Brandschutzkonzept, Detektionssysteme und Löschanlagen nicht unabhängig voneinander geplant werden. Melde- und Steuerlogik, Sensorplatzierung sowie Löschsteuerung müssen als integrierte Gesamtlösung entwickelt werden. In der internationalen Praxis werden diese Fachgebiete häufig unter dem Oberbegriff „Fire Engineering“ zusammengefasst, während sie in Ungarn üblicherweise auf mehrere Fachdisziplinen verteilt sind.


Wasserschutz in kritischen Bereichen

Eine besondere Herausforderung in Rechenzentren besteht darin, dass Wasser zwar für Kühlung und Brandschutz unverzichtbar sein kann, bereits eine geringe Leckage jedoch ein erhebliches Risiko für die IT-Infrastruktur darstellt.

Entwässerungssysteme für Regenwasser sollten daher von kritischen Bereichen getrennt geführt werden. Zudem sollten Wasserleitungen, Abflüsse und Dachdurchdringungen nach Möglichkeit nicht oberhalb von Serverräumen verlaufen. Dies steht nicht im Widerspruch zu Pre-Action-Löschanlagen, da deren Rohrleitungen im Normalbetrieb trocken bleiben und erst im tatsächlichen Brandfall mit Wasser gefüllt werden.

Für Systeme, die Wasser, Glykol, Kraftstoff oder andere Flüssigkeiten transportieren, ermöglichen Auffangwannen, Leckageerkennungskabel und Punktdetektoren ein schnelles Eingreifen. Ziel ist nicht nur die Begrenzung von Schäden, sondern auch die schnelle Lokalisierung der Ursache und eine sichere Störungsbeseitigung.


Zuverlässigkeit basiert auf Koordination

Rechenzentren vereinen eine außergewöhnlich hohe Dichte technischer Systeme. Mechanische und elektrische Trassen, Brandmelde- und Löschanlagen, Sicherheitssysteme sowie IT-Verkabelungen teilen sich denselben physischen Raum.

Werden Kollisionen zwischen diesen Systemen zu spät erkannt, können daraus nicht nur hohe Umplanungskosten entstehen, sondern auch Einschränkungen hinsichtlich Redundanz und Wartbarkeit.

Aus diesem Grund sind BIM-gestützte multidisziplinäre Koordination, Kollisionsprüfungen (Clash Detection) und standardisierte Anlagenkennzeichnungen bei Rechenzentrumsprojekten von besonderer Bedeutung.

CFD (Computational Fluid Dynamics) ermöglicht es Ingenieuren, Luftströmungen und Wärmeverteilungen innerhalb eines Gebäudes und seiner Umgebung virtuell zu simulieren. Dadurch können potenzielle Hotspots in Serverräumen, die Wiederzirkulation warmer Luft sowie unerwünschte Wechselwirkungen zwischen Außengeräten der Kühlung und Generatoranlagen bereits vor Baubeginn identifiziert werden.

Brandsimulationen dienen der Bewertung von Evakuierungsszenarien, Rauch- und Wärmeabzugssystemen sowie der Wirksamkeit von Löschanlagen. Darüber hinaus müssen Planungen auf spätere Tests vorbereitet sein. Vor der Inbetriebnahme sollte das Zusammenspiel von Notstromversorgung, Kühlinfrastruktur, Steuerungs- und Sicherheitssystemen unter simulierten Last- und Ausfallszenarien überprüft werden.


Kontinuierlicher Betrieb beginnt am Planungstisch

Der integrierte Planungsansatz von CÉH sowie die interdisziplinäre Zusammenarbeit innerhalb des Unternehmens ermöglichen es uns, die komplexen Infrastrukturanforderungen von Rechenzentren bereits ab den ersten Konzeptphasen als ein koordiniertes Gesamtsystem zu betrachten.

Denn die Zuverlässigkeit der digitalen Welt beginnt lange bevor der erste Server eingeschaltet wird.

Sie beginnt am Planungstisch.
