Tomori Pál híd

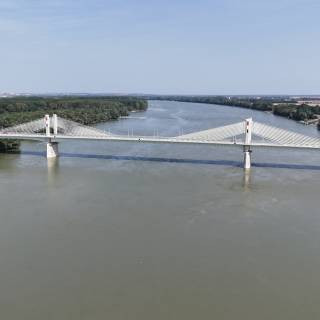

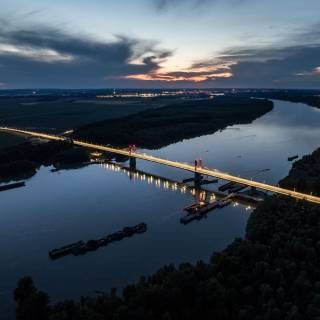

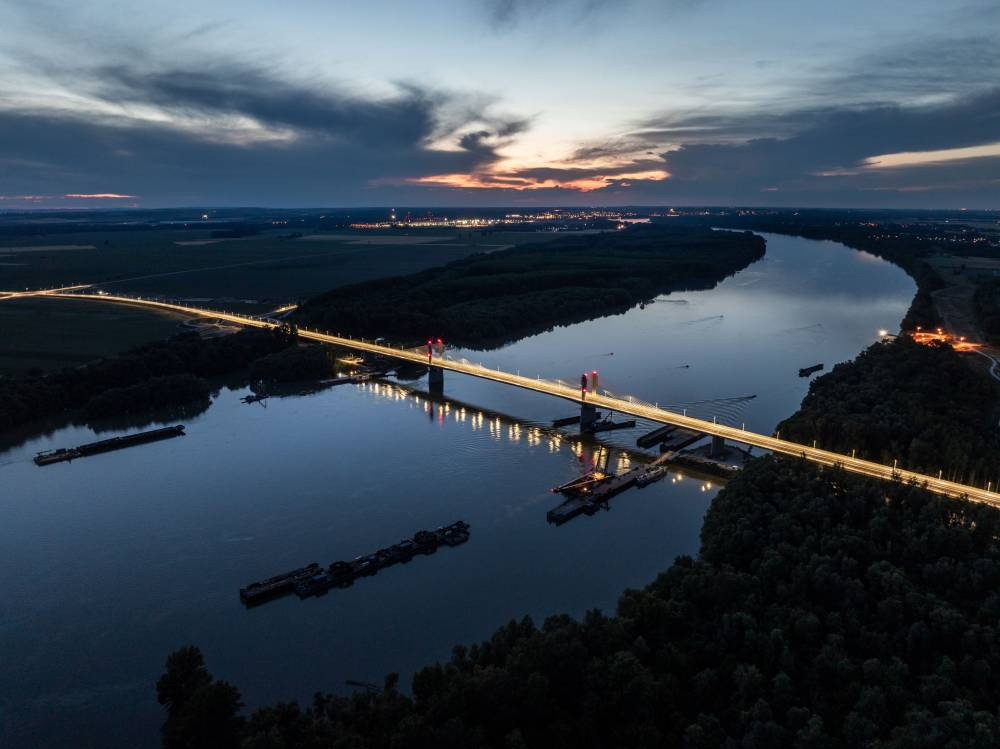

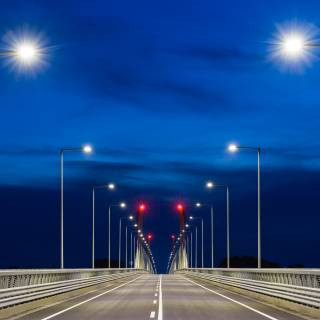

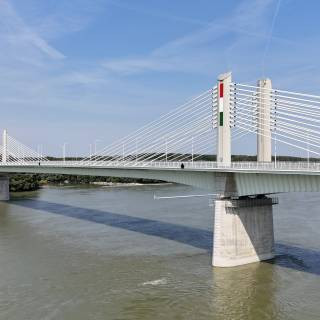

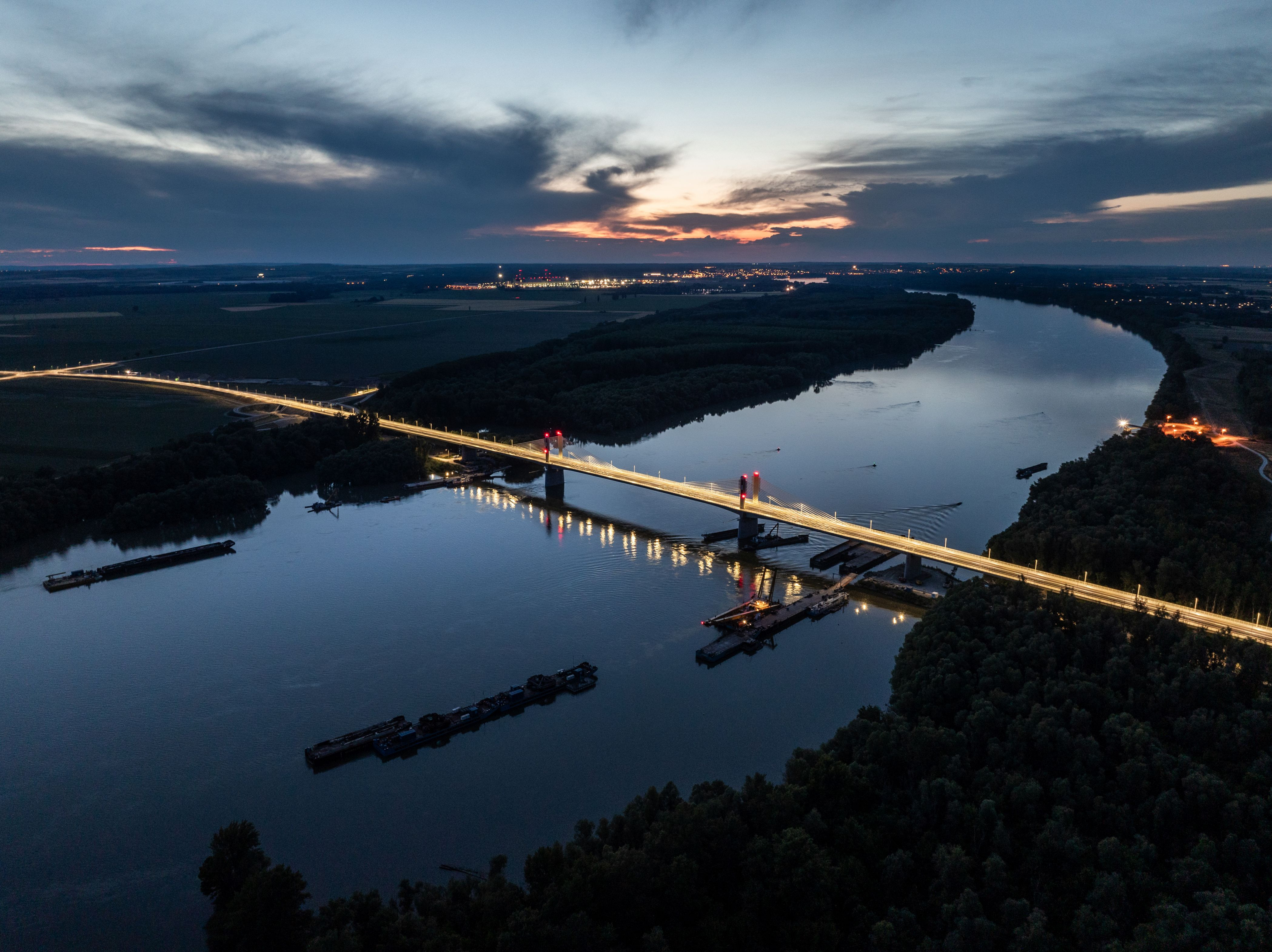

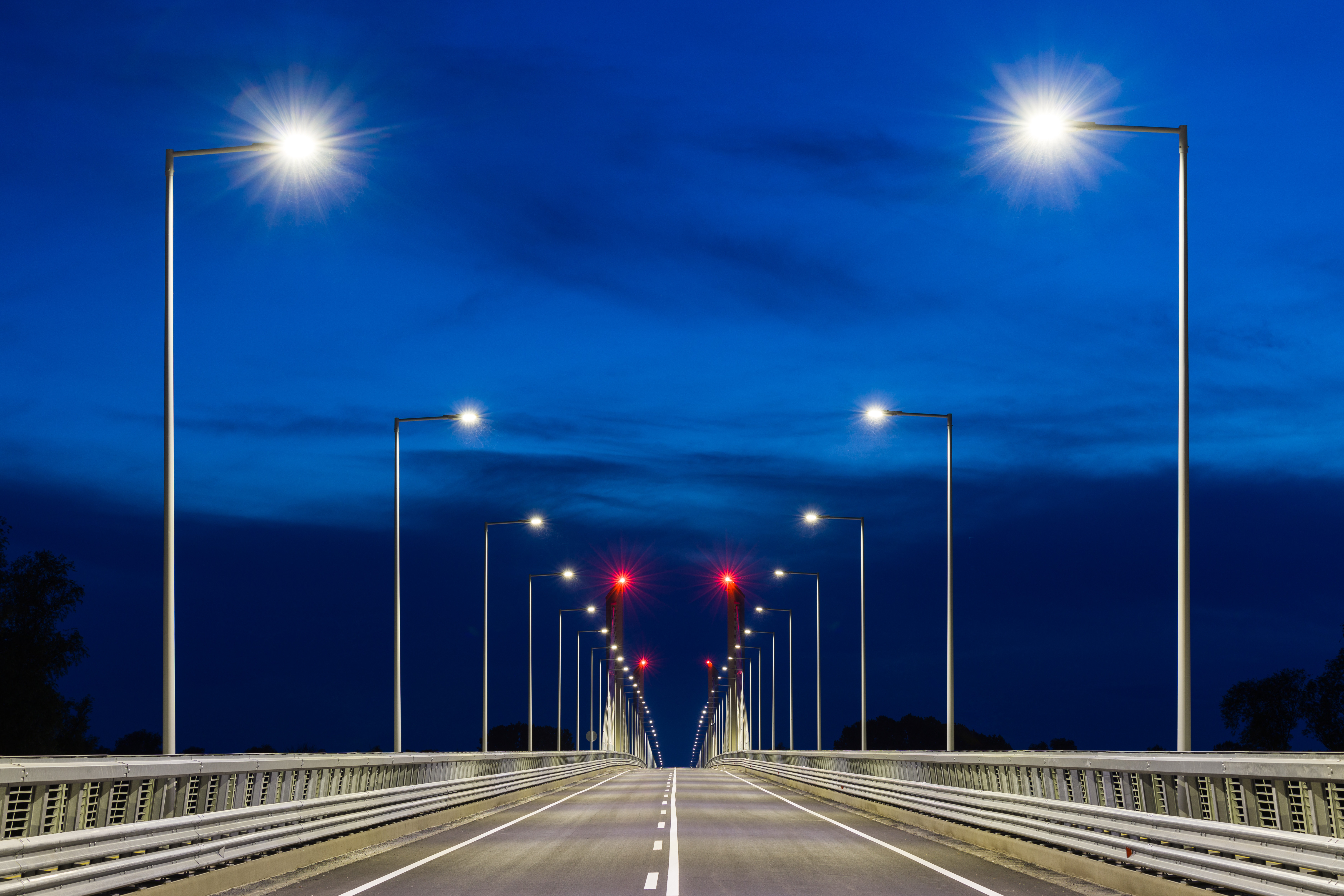

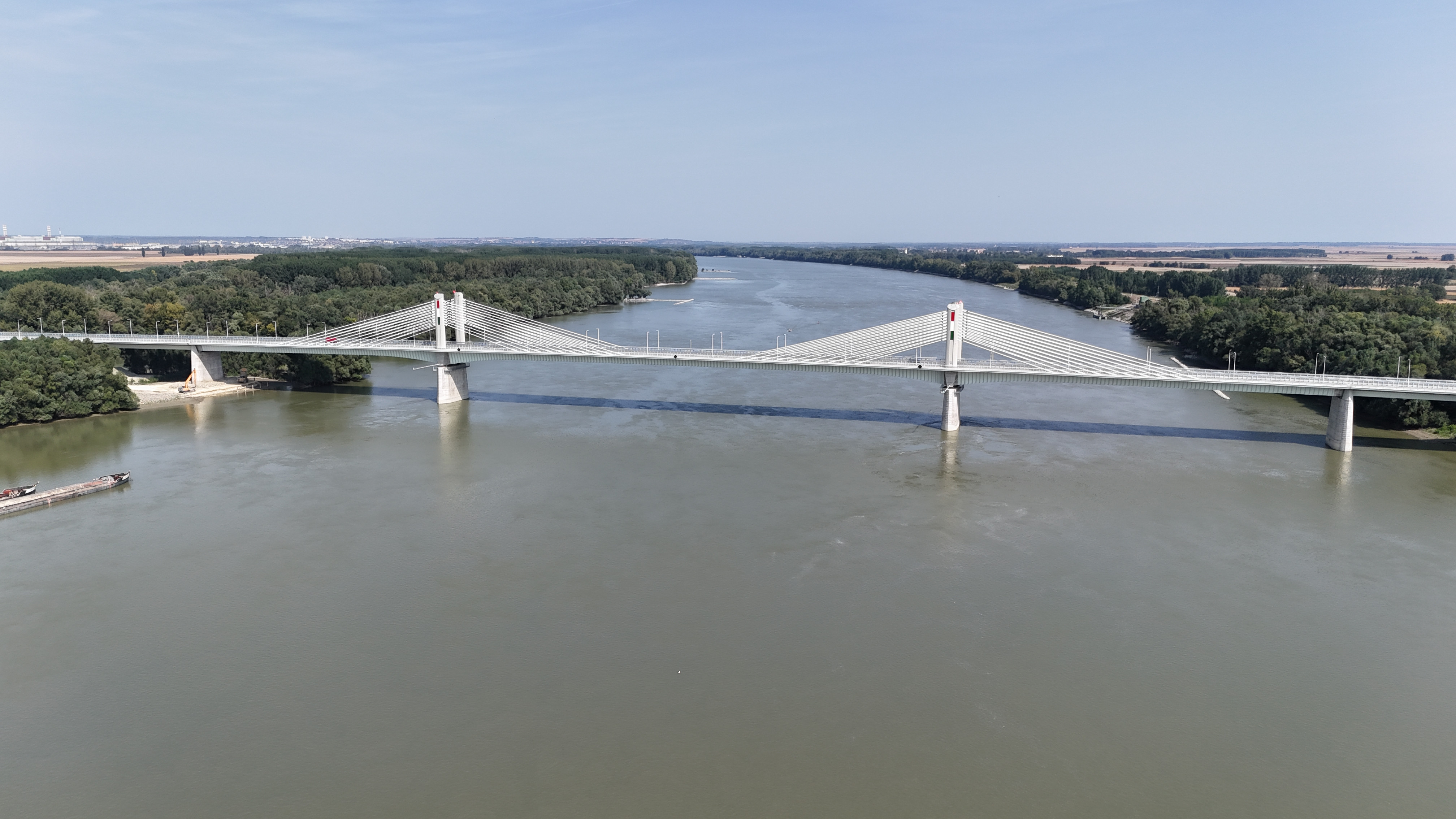

A Dunát Paks és Kalocsa magasságában keresztező új Duna-híd egységes megjelenésű, de különböző szerkezetekből álló műtárgy lesz. Az összesen kb. 946 méter hosszú hídon a kétszer egysávos forgalmi út mellett a híd mindkét oldalán kétirányú kerékpárút is kiépítésre kerül. A 9 nyílású híd szerkezetileg 3 részből áll: bal parti ártéri híd, mederhíd, jobb parti ártéri híd.

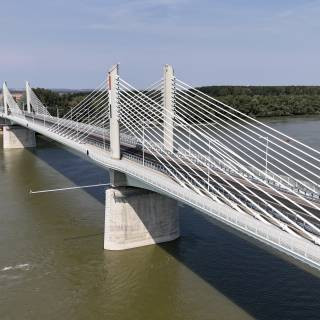

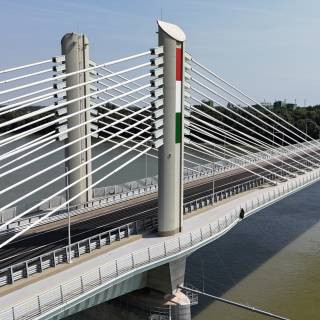

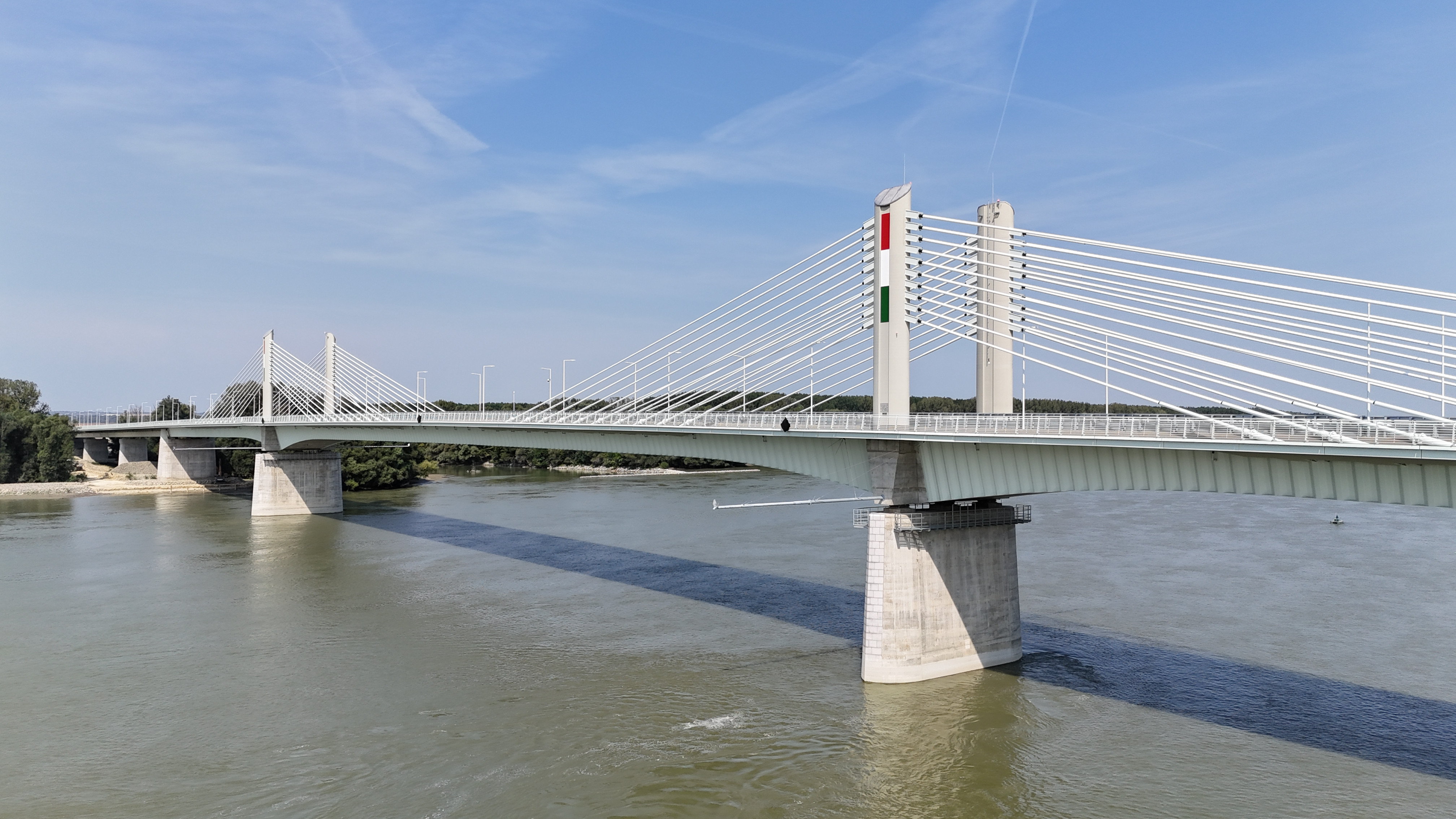

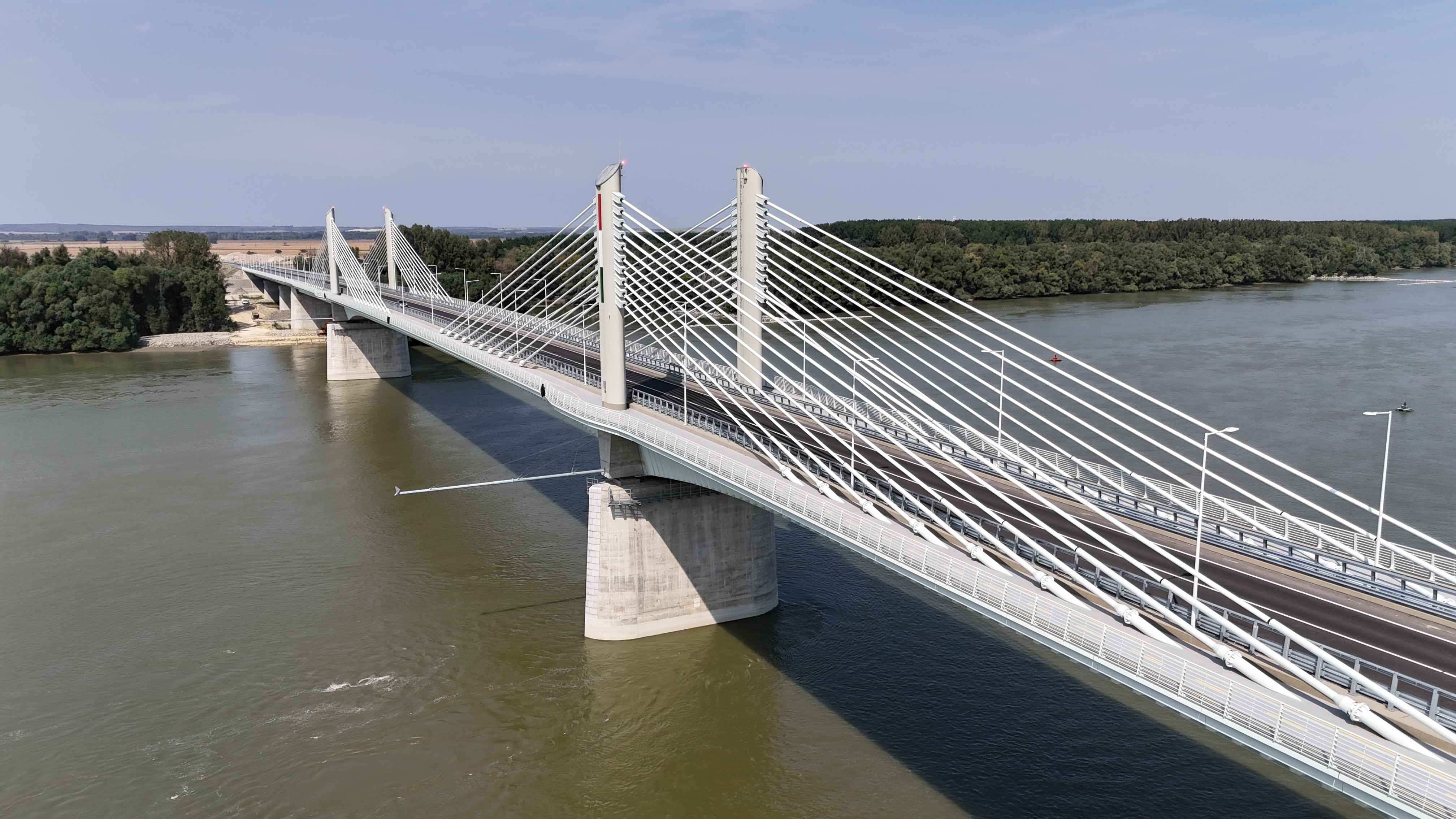

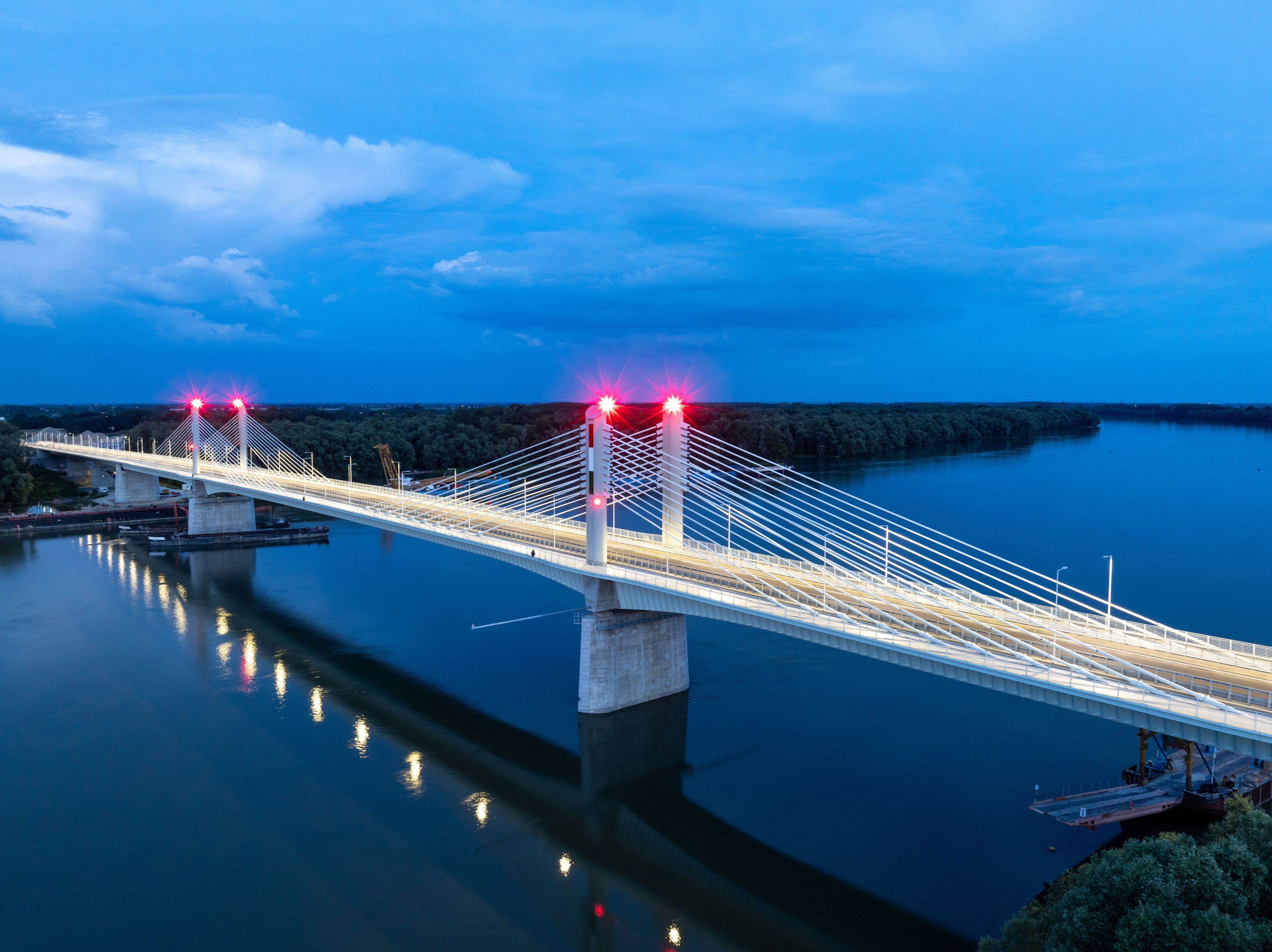

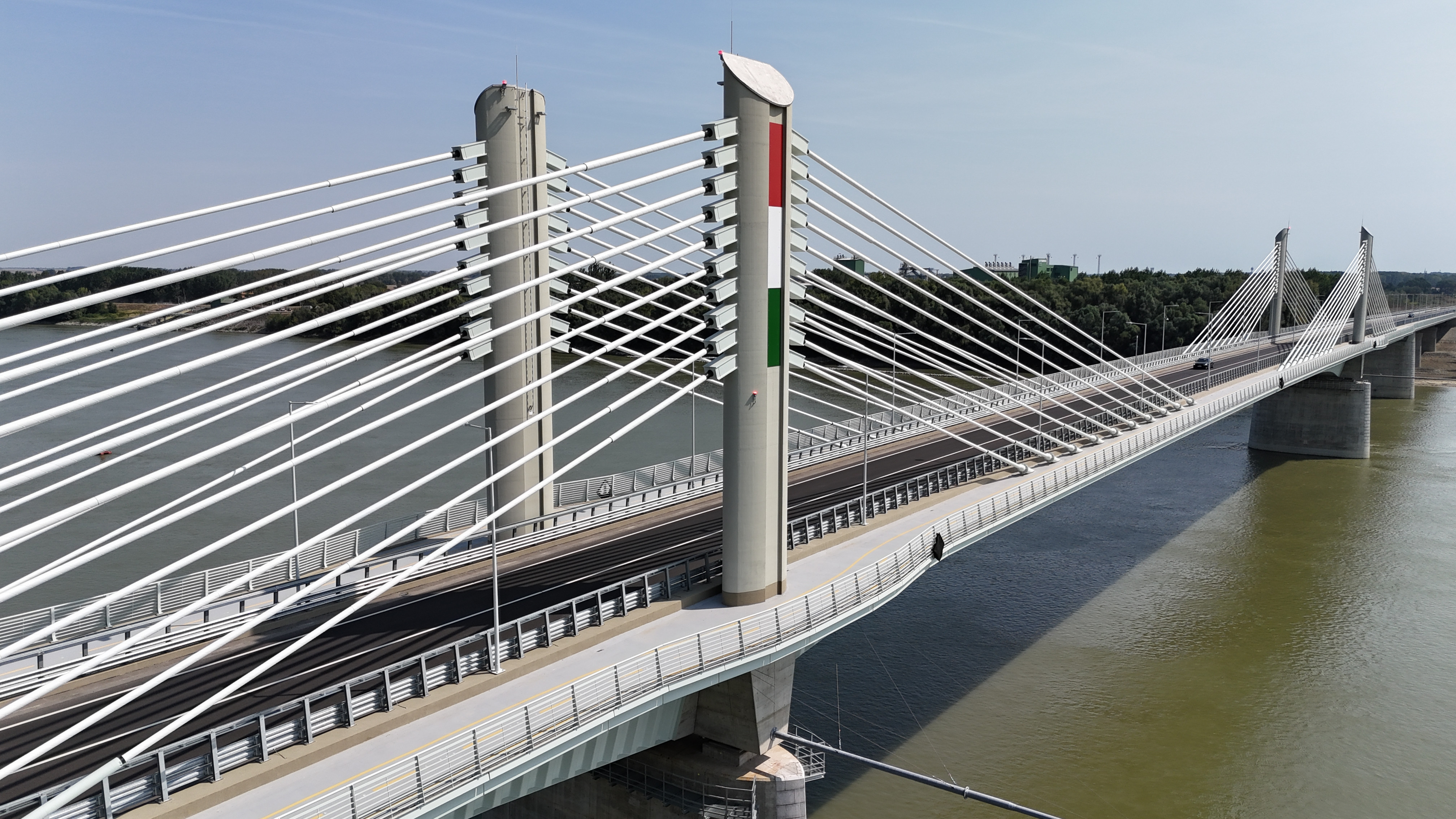

A 440 méter hosszú mederhíd felszerkezete 3 nyílású, a mederpillérek felett parabolikusan kiékelt, extradosed (feszített-függesztett) típusú híd. Főtartója kétcellás szekrénytartó, melynek ferde oldalait és középső falát acél trapézlemez, felső részét mindkét oldalon konzolos kialakítású vasbeton pályalemez alkotja. A felszerkezet az építési és állandó igénybevételeknek megfelelően hosszirányban tapadóbetétes kábelekkel feszített vasbeton pályalemezzel, feszített vasbeton fenéklemezzel, a hasznos teher igénybevételeinek megfelelően pedig a szekrényekben szabadon vezetett csúszókábeles feszítéssel lett kialakítva.

A híd főtervezője a CÉH zRt., a mederhidat a Hídtervezési irodánk kollégái tervezték dr. Kisbán Sándor szakági főmérnöki és felelős tervezői irányítása alatt. A mederhíd felszerkezet acél kiviteli terveinek készítéséhez már TEKLA modellt építettünk, és ez alapján készülnek a gyártmánytervek is.

Fotók: Dernovics Tamás, magyarepitok.hu
